症例集Case

•

  1. 治療前

  左下(向かって右)の小臼歯に歯肉退縮があります。

•

  1-2. 治療前

•

  2. 歯茎を採取

  上顎の内側(舌側)から「結合組織」と呼ばれる歯茎を、板状に採取します。

•

  3. 縫合して止血

  採取後は縫合して止血をします。術後の痛みはないことが多いです。

•

  4. 採取した歯茎

  採取した歯茎(脂肪組織を除去して使用します。)

•

  5. 移植後

  移植した歯茎を歯肉退縮した歯茎の下に潜り込ませて、縫合しています。糸は1~2週間で除去します。

•

  6. 治療後(術後6ヶ月)

  術後6ヶ月の歯茎の状態です。

1. 治療前

初診時の口腔内写真です。右上の犬歯(丸の部分)は重度の歯周病です。

•

  2. 再根管治療後

  患者様は抜歯を希望されず、なんとか残したいというご希望でしたので、再根管治療・歯周基本治療を行いました。しかし、歯周ポケットからの排膿は改善しませんでした。患者様のご了承をいただき、やむを得ず抜歯の方針となりました。

•

  3. 抜歯後3ヶ月

  重度歯周病の歯を抜歯したため、歯肉や顎骨は大きく吸収していました。患者様はインプラントによる欠損部の回復を望まれていたため、骨再生治療を行う方針となりました。骨補填材を骨が吸収している部位に充填して、その上をコラーゲンの膜で覆い、縫合を行います。

4. 骨再生手術後6ヶ月

骨再生治療後は新生骨ができるまで6ヶ月間の治癒期間を設けます。6ヶ月後に良好な新生骨が形成されていればインプラントを埋入することができます。
術後6ヶ月で歯肉の凹みは改善し、エックス線写真でも新生骨の形成が認められました。

5. インプラント埋入手術

インプラント埋入が可能な良好な骨形成が認められたため、インプラントを埋入しました。

6. 術前術後の比較

右上の犬歯の見た目・機能を回復することができました。また歯周病治療により歯肉の炎症が改善されました。

1. 治療前

初診時の口腔内写真です。むし歯と歯の磨耗で上の前歯は根だけが残っている状態ですが、歯周病はありませんでした。

2. 仮の義歯を装着

顎関節や顔貌の診査を行い、咬合器に装着しました。咬合器上で噛み合わせを分析し、仮の入れ歯を作製しました。下の前歯が上の歯ぐきに当たっていたので、噛み合わせを修正した入れ歯を装着し、問題なく噛むことが出来るか確認をしました。

3. 歯冠長延長術（クラウンレングスニング）

歯冠長延長術という歯周外科を行い歯ぐきを下げることで、歯ぐきに埋まっていた部分の歯が伸びてきたような状態になります。歯ぐきよりも上にある歯に対しては土台を建てるときの接着剤が強固につくのでより長持ちする被せ物ができます。

4. 術前術後の比較

上の前歯、左下の奥歯に歯冠長延長術を行い、歯を多く残すことができたため、左下の入れ歯を小さくすることができました。むし歯でお困りの患者さんに歯周外科を応用することで、歯を保存できることもあります。

5. 治療後

メインテナンス移行時のの口腔内写真です。今後はむし歯・酸蝕症の予防を行うために、食生活指導やブラッシング指導を中心とした定期メインテナンスを行います。

1. 初診時エックス線写真

初診時のエックス線写真です。患者さんは血小板減少性紫斑病という、血が止まりにくい難病をかかえています。歯を抜くときは市中病院に入院して輸血の準備をしなければなりません。丸で囲んだ６本の歯は歯周病が重度で残すことが難しいため、最初に抜歯の依頼を行いました。

2. 仮の義歯をいれた状態

抜歯が終了し、仮の入れ歯を作製いたしました。上の歯は総入れ歯ですが、下の歯は6本残りました。

2. 仮の義歯をいれた状態

抜歯が終了し、仮の入れ歯を作製いたしました。上の歯は総入れ歯ですが、下の歯は6本残りました。

•

  1. 治療前

  前歯が左右で非対称な形をしていて、被せものの色も違います。

•

  2. 被せ物（クラウン）の中のむし歯の治療

  むし歯を除去し、新しい土台（コア）を建てます。
  むし歯の部分を除去すると、歯がほとんど歯茎の中に埋まってしまいました。これでは精密な型取りや、被せ物の装着が困難です。

•

  3. 歯周外科手術

  左右の歯茎の高さを揃えるため、歯茎の外科手術をしました。

•

  4. 型取り

  精密な型取りを行い、クラウンを作製します。

•

  5. クラウンの装着

  クラウンを装着した治療後の写真です。

6. 術前後の比較

クラウンだけでなく、歯肉の形も整えた治療を行いました。

1. 治療前

初診時の口腔内写真です。左右下顎の奥歯が欠損しております。入れ歯を作製したそうですが、数年前から使っていないとのことでした。前歯に負担がかかってしまっており、上の前歯に動揺を認めます。

2. 診断

CT上で、顎骨の形態や損傷してはいけない神経・血管（上図　紫）との位置関係を精査し、インプラントの直径・長さ、埋める角度等の診断を行います。同時に口の中の歯型をとらせていただき、噛み合わせや残存歯の位置関係を診査いたします。

3. インプラント埋入手術・二次手術・上部構造作製

骨質が良好であったため、骨再生治療を行うことなく、インプラント埋入ができました。インプラント埋入時や術後の経過をみて、二次手術までの治癒期間を判断します。（下顎：3〜4ヶ月、上顎：4〜6ヶ月　※骨質によってはそれ以上のこともあります。）二次手術が終わるとインプラントのパーツが歯茎の上に出てくるので、パーツの交換が可能になり、歯型をとって被せ物を作製する事が出来るようになります。

3.1. インプラント埋入手術

3.2. 二次手術（4ヶ月後）

3.3. 歯型をとる前の確認のエックス線写真

4. 術後口腔内写真

インプラント治療後に上の前歯をブリッジで治療し、定期メインテナンスに移行しました。

※ご自身で外して磨く事ができます。
（患者可撤式）

5. プレミアムクラウン

プレミアムクラウンではジルコニアの内側にソフトアタッチメント（左下図）が入っており、食事中に外れないようになっております。歯磨きの時にご自身で外していただくことにより、インプラント周囲の清掃が容易になります。また、セメントを使用しないため、インプラント周囲炎のリスクを減らせると考えております。

1. 治療前

初診時の口腔内写真です。
右下顎前歯の歯肉退縮とブラックトライアングル（＊のすき間）の改善をしてほしいとのことで来院されました。
まずは、歯肉移植により、歯肉の高さを左右でそろえ、ブラックトライアングルは歯を削らずに、ダイレクトボンディングにて修復する計画としました。

2. 歯肉移植の計画

今回の症例は、現在用いられている歯肉退縮の分類（Miller分類、Cairo分類）において、
「完全な根面被覆（青線まで回復）は難しく、部分的な被覆を期待する」というレベルの歯肉退縮でした。
そこで、今回の歯肉移植では緑線まで歯肉を作り、左右対称にすることを目的として手術を行いました。

3. 結合組織移植術

左の上の口蓋から歯肉を採取し、VISTA（Vestibular Incision Subperiosteal Tunnel Access）テクニックという、
低侵襲な術式で根面被覆術を行いました。

4.術後口腔内写真

わずか1mm程度の根面被覆ですが、左右対称になるだけで印象がかわります。
また、バイオタイプ（歯肉の厚み）が改善したため、今後歯肉退縮が起こりにくくなります。

• Before



• After



5.ダイレクトボンディング

ブラックトライアングルの改善のため、
東京医科歯科大学むし歯外来 畑山貴志先生（当院 非常勤勤務）に歯を削らずに審美修復を行ってもらいました。

1.初診時口腔内写真

初診時の口腔内写真です。
左上の銀歯（黄色丸）が、ぐらぐらして痛いということで来院されました。

2.初診時パノラマX写真

痛みが出ている歯は破折しているため（黄色丸）、保存困難と診断いたしました。

右上にある親知らず（赤色丸）がしっかりしていたので、歯の移植を計画しました。

3.当院における移植の条件

・歯根膜（上図）を損傷しないように抜ける。

・埋まっている、横向きの親知らずは難しい。

・適合しない場合は、残っている骨を削ってまで移植は行わないようにしております。

4.歯の移植術

手術当日は、保存困難な歯を抜歯し、抜いた歯の周囲組織をきれいに掻爬します。その後、丁寧に親知らずを抜去し、一番安定がいい位置に適合させ、縫合・接着剤で固定します。術後１週間で抜糸を行います。

1ヶ月程度固定し、根管治療を行います。移植後3〜6ヶ月で被せ物を入れて治療終了です。

5.術後口腔内写真

移植後根管治療を行い、被せ物を装着しました。本症例では問題ありませんでしたが、移植歯が歯根膜を介さずに骨と直接結合するアンキローシスで生着した場合（術後すぐはわからないことも多いです）長期経過を観察していくと、歯根吸収が起こり、動揺が出る可能性があります。
移植後は長期的に経過を観察していく必要があります。

6.術後パノラマエックス線写真

移殖歯周囲に骨形成が起こり、良好に経過をしております。

1.初診時口腔内写真

初診時の口腔内写真です。
右下の奥歯から血が出て、においがするということで来院されました。

2.初診時デンタルエックス線写真

被せ物を外すと歯ぐきの下まで及ぶむし歯を認めました。教科書的には抜歯の適応となりますが、患者さんは歯の保存を強く希望
されました。

このような難しい治療は、治療期間·費用がかかり、後にトラブルが起こる可能性を十分ご理解いただいた上で治療をさせていただきます。
今回は歯根分割（ルートセパレーション）を行い、小矯正·歯冠長延長術によって歯を保存する計画としました。

装置装着後

1カ月後

3.エクストルージョン

歯根の長さが十分あったので、エクストルージョンという術式の小矯正を行いました。

歯根にフック付きのワイヤーを埋め込み、歯根の上に鉄棒のようなワイヤーを設置します。
両ワイヤーをゴムで結紮し、週に1度程度ゴム交換をします。
1ヶ月ほどで、ワイヤー同士が当たってきたので、歯根が伸びてきたことが分かります。

4.歯冠長延長術

エクストルージョンでは、歯肉ごと上に上がってくるので、歯冠長延長術（症例4で詳細を解説）を行い、歯肉と骨の形態を整えます。

歯肉が治癒したあと、小さい歯を2つ連結したような被せ物を装着しました。

5.術後口腔内写真

歯を２つに分割しているため、間に歯間ブラシが入る形態の被せ物を装着しました。

今後は同部位の清掃などに注意しながら、メインテナンスを行っていきます。

1.初診時口腔内写真

左下の奥歯が痛くて歯科医院を受診したところ、抜歯の診断となりました。何とか残す方法がないか相談したいとのことで来院されました。

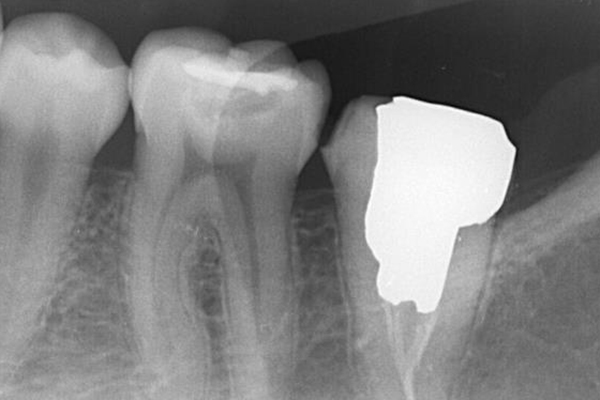

2.初診時エックス線写真

左下の1番奥の歯に神経に達する大きなむし歯を認めました。
今回の症例では、むし歯が歯ぐきの中まで深く進行していたため、抜歯と言われてしまったようです。抜歯の適応でもおかしくないむし歯ですが、患者さんは歯の保存を強く希望されました。
このような難しい治療は、治療期間・費用がかかり、後にトラブルが起こる可能性を十分ご理解いただいた上で治療をさせていただきます。

3.むし歯除去、歯肉切除

まずは、抜髄·根管充填を行ないました。

本症例は歯ぐきの下まで進行しているむし歯なので、症例4、12のように歯冠長延長術（クラウンレングスニング）を行うことも可能でした。
しかし、下顎最後方臼歯の歯肉は厚みがあるため、手術を行なっても歯肉を下げきれないことがあります。
今回は、電気メスで少し歯肉切除し、歯型を取って土台をたてる方法（間接法支台築造）を選択いたしました。

4.プラチナ（白金加金）メタルコア

メタルコアの材料は最も適合がよい、白金加金を選択しました。

歯肉と直接接する部分はよく研磨してもらい、少しでもプラークが蓄積しない工夫をしております（矢印）。

メタルコアを装着し、その上に仮歯をのせ、1ヶ月ほど使ってもらいました。
問題ないことを確認し、最終の被せ物を装着しました。

5.術後口腔内写真

術後左下奥歯の歯肉に炎症は認められず、良好に経過しております。

今後も注意深く経過観察を行なっていきます。

1.初診時口腔内写真

左上の奥歯が取れてしまい、他院で抜歯するしかないと言われ来院されました。

2.初診時エックス線写真

左上の1番奥の歯はすでに神経がとってあり、
大きなむし歯を認め根分岐部の歯周ポケットは８mmでした。

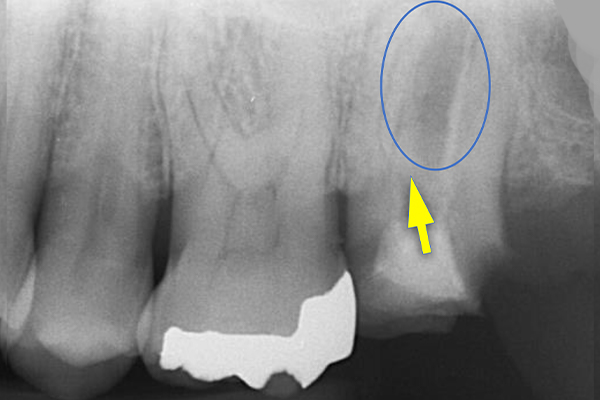

今回の症例では、歯根の途中にパーフォレーション（穴があいている）が認められ（黄矢印）、根の間の骨（青丸）が溶けていました（根分岐部病変）。 パーフォレーションは抜歯となってもおかしくないですが、患者さんは歯の保存を強く希望されました。

3.CT撮影

根管治療は小さいCTを撮影することで、より精密な治療が可能となります。本症例ではパーフォレーションによる根分岐部病変と根尖病変が併発しているという診断になりました。

4.根管治療とパーフォレーションリペア

マイクロスコープを用いながら（左図）、MTAセメントによるパーフォレーションリペア、根管充填を行いました（右図）。
その後、土台を立てて仮歯をのせ、1ヶ月ほど使ってもらいました。問題ないことを確認し、最終の被せ物を装着しました。

マイクロスコープを用いながら(下記図1)、MTAセメントによるパーフォレーションリペア、根管充填を行いました（下記図2）。
その後、土台を立てて仮歯をのせ、1ヶ月ほど使ってもらいました。問題ないことを確認し、最終の被せ物を装着しました。

5.術後経過

術後、左上奥歯の歯肉に炎症は認められず、歯周ポケットも改善しました。 今後も注意深く経過観察を行なっていきます。

1.初診時口腔内写真

右上の前歯が折れたので、綺麗に治して欲しいということで来院されました。

2.抜歯

右上前歯は20代の頃にスキーで転倒し、歯が折れたとのことでした。３回ほど被せ物をやり直したそうですが、今回は残った歯根に破折線が認められ抜歯の適応となりました。患者さんは骨再生・インプラント治療を希望されました。

まずは抜歯を行い、抜いたあなについた炎症性の肉芽組織を丁寧に掻爬し、歯肉が早く治癒するように吸収性のコラーゲンスポンジを入れて、縫合しました。

3.骨再生手術

前歯を抜歯すると、顎の骨が凹んでしまうことが多いです。そのような症例では、抜歯後2～3ヶ月で、粘膜が治癒した後に骨再生治療を行い、その4～6ヶ月後にインプラント埋入を行います。

本症例では、下顎の親知らずの奥から骨を採取・粉砕し、人工骨（ハイドロキシアパタイト・β-TCP）と血液を混合し、凹んだ骨に移植しました。手術部位が２箇所になるというデメリットはありますが、自分の骨を混ぜることで骨を作る能力が大きく向上します。

4.インプラント埋入

インプラントの唇側の骨の厚みが十分確保できるようインプラント埋入を行いました。

埋入の際に取れてきた骨を、念のため唇側に移植し縫合しました。

5.2次手術・仮歯の調整

インプラントの唇側には、厚みのある歯肉がある方が、歯肉が下がったりしにくくなります。そのため、2次手術はロール法という方法で、本来切り取ってしまう歯肉を折りたたんで、歯肉に厚みが出るようにしています。

その後、3ヶ月くらいかけ、仮歯を何度も調整します。歯肉のラインを揃えていき、歯間乳頭（矢印）がきれいになるように調整していきます。

6.印象採得(歯型をとる)

調整した仮歯の形態をコピーして印象を取ります（カスタムコーピング）。

前歯のインプラント治療は審美的なことに配慮しなければらないため、治療が難しくなります。

7.術後口腔内写真

左上の前歯が傾いているため、完全な左右対称にすることはできませんでしたが、ある程度審美的なインプラント治療が行えました。

今後は、炎症が起こらないように注意しながら、メインテナンスを行なっていく必要があります。

1.初診時口腔内写真

右上前歯の歯肉の腫れ（丸印）が治らなく、痛くなってきたということで来院されました。
右上２番目の前歯は１０年ほど前にセラミッククラウンをいれたそうです。

歯肉を押すと痛みがあり、歯肉の一部から膿が出ていました。
歯周病検査を行いましたが、深い歯周ポケットは認めませんでした。

2.初診時エックス線写真

デンタルエックス線写真を撮影すると、根の先端の周囲骨に透過性の亢進（骨が溶けている）が認められました。

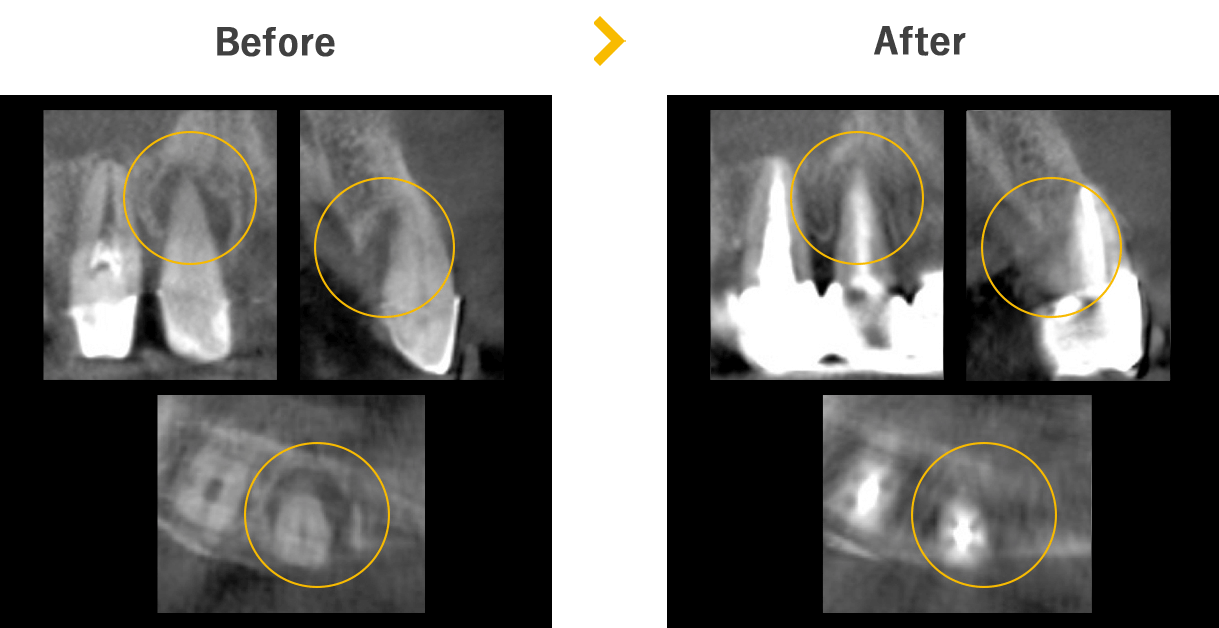

CTを撮影したところ、親指ほどの大きさの根尖病変を認めました。

両隣の歯の神経は正常であり、歯の破折を疑う所見もありませんでした。
本来は被せ物を外して根管治療を最初に行うべきですが、根管充填は良好で被せ物の下に明らかなむし歯がなく、
患者さんも被せ物を外したくないという希望があるため、歯根端切除術を行う方針となりました。

1.診断

右下の奥歯にむし歯があり、神経を取る可能性があると指摘され、神経の保存を希望して来院されました。レントゲンを撮影したところ、神経に近いむし歯（黄矢印）が認められました。

神経の保存を試みる方法はありますが、神経を取らなければならない可能性をよく説明して治療を始めました。右の写真はむし歯を除去している途中の写真です。

2.むし歯の除去

むし歯を除去すると神経まで達していました（赤矢印）。神経を消毒し、MTAセメント（黄矢印）にて保護してコンポジットレジン充填を行いました。治療後に痛みが出たり、数ヶ月後に神経が壊死する所見が認められなければ、神経の保存が可能となります。

3.術後経過

術後８ヶ月以上経過しておりますが、神経壊死の所見は認められず、良好に経過しております。

インプラントで支持した、
コーヌステレスコープ義歯の症例

1.初診時口腔内写真

ブリッジになっている上の前歯がぐらつくということで来院されました。
5回ほどブリッジをやり直しているのに数年でだめになってしまうので、なんとかしてほしいとのことでした。

2.ブリッジ除去後

ブリッジを除去すると、全ての歯が歯ぐきの下でむし歯になっていました。
このまま土台を立てて同じようにブリッジを作製すると、数年後に同じ状況になってしまうことが予想され、次は歯を抜かなければならない可能性があります。４本のうち２本（黄色※）は歯も薄く、長期的に保存するのは困難と診断しました。

3.角化歯肉移植術·歯冠長延長術

歯ぐきの下でむし歯が進行してしまった歯に歯周外科を行うことで、歯が伸びてきたような状態になります（症例4で解説）。
それにより、①土台をたてる時に確実な接着を得られる、②自分の残っている根まで被せ物で覆う（フェルールの獲得）ことができ、
被せ物が長持ちする可能性があります。

4.骨再生·インプラント埋入·２次手術

まずは骨再生手術を行い、6ヶ月後にインプラント埋入手術を行いました。
その6ヶ月後に２次手術を行い、マグネットに対応する土台を装着しました。

5.被せ物、マグネット装着

将来不安な歯（※）がなくなってしまっても、修理することで義歯を使い続けられるようにマグネット（細矢印）を義歯に組み込み、インプラントで義歯を支持する設計にしました。インプラントで支持することで、ブリッジが壊れる原因である、下からの突き上げる力（太矢印）を抑制することができ、残った4歯の力学的な負担を軽減させることができると考えます。

6.術後エックス線写真

インプラント周囲の骨吸収もなく、むし歯の治療をした4歯も問題なく経過しております。

7.術後口腔内写真

残した歯の動揺などもなく、現在は順調に経過しております。今後、メインテナンスを継続し、長期の経過を観察する必要があります。
